Вольтметр в авто: навіщо потрібен і як правильно підключити

Автомобілі стають дедалі технологічнішими, але основне залишається незмінним — контроль за станом акумулятора та електрообладнання. Вольтметр в авто — це незамінний помічник для моніторингу напруги в бортовій мережі. Особливо корисний він для водіїв, які цінують надійність і не хочуть залишитися з розрядженим акумулятором у найвідповідальніший момент.

Установка вольтметра не потребує серйозних технічних навичок, особливо якщо йдеться про цифровий або врізний пристрій. Розгляньмо, які бувають види, як підключити та навіщо він взагалі потрібен.

Навіщо потрібен вольтметр в автомобілі

Контроль за напругою допомагає вчасно помітити проблеми з акумулятором або генератором. Це особливо актуально взимку, коли навантаження на електросистему зростає.

Ось що показує вольтметр:

• поточну напругу акумулятора;

• момент увімкнення генератора;

• наявність просідання напруги під час запуску двигуна;

• стабільність роботи електросистеми під час руху.

Якщо напруга опускається нижче 12 вольт при заглушеному двигуні — акумулятор потребує підзарядки або заміни. При працюючому двигуні напруга має бути в межах 13,8–14,5 В.

Різновиди вольтметрів в авто

Існує кілька видів, і вибір залежить від ваших цілей, вподобань і особливостей автомобіля.

Стрілочний вольтметр

Класична модель, яка показує напругу аналоговою стрілкою. Відрізняється надійністю й простотою. Проте точність може трохи поступатися цифровим аналогам.

Цифровий вольтметр

Найпопулярніший варіант сьогодні. Відображає значення на екрані з підсвіткою. Може бути вмонтований у панель або підключатися від прикурювача.

Переваги:

• висока точність;

• легке сприйняття даних;

• компактні розміри.

Читайте також: Вогнегасник в авто

Комбінований прилад: вольтметр і амперметр

Такий пристрій дає повнішу картину стану електрообладнання, дозволяючи відстежувати не лише напругу, а й силу струму. Особливо корисний для власників авто з додатковими споживачами енергії — підігрівами, підсилювачами тощо.

Як підключити вольтметр в авто: покрокова інструкція

Перш ніж підключити вольтметр в авто, потрібно чітко розуміти, яку модель ви обрали та до якої системи вона буде підключена — до 12 вольт чи 24 вольт. Також важливо врахувати спосіб кріплення: врізний чи портативний.

Підключення цифрового вольтметра

Багато моделей мають 3 дроти. Один — на живлення, другий — на масу, третій — на підсвітку. Алгоритм такий.

1. Визначте місце встановлення — найчастіше це панель приладів або блок біля прикурювача.
2. Підключіть червоний дріт до ланцюга, де з’являється живлення при ввімкненні запалювання (наприклад, до замка запалювання або блоку запобіжників).
3. Чорний дріт — до маси авто.
4. Якщо є третій дріт — під’єднайте до габаритів або іншого джерела для ввімкнення підсвітки.
5. Перевірте коректність роботи пристрою.

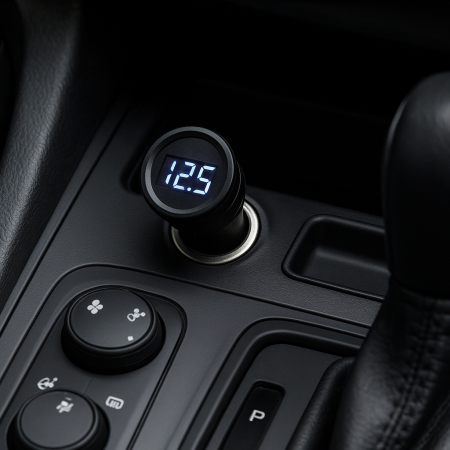

Вольтметр від прикурювача

Це найпростіший спосіб. Просто вставте пристрій у роз’єм прикурювача — і він одразу покаже напругу. Це ідеальний варіант для початківців і тих, хто не хоче втручатися в проводку.

Встановлення врізного вольтметра своїми руками

Якщо ви віддаєте перевагу акуратному рішенню, врізний варіант підходить ідеально. Потрібно буде просвердлити отвір у панелі й обережно встановити корпус. Усі з’єднання аналогічні стандартній схемі: плюс, мінус і підсвітка.

Вольтметри на 12 і 24 вольта

Важливо пам’ятати: якщо у вас вантажівка чи мікроавтобус із 24-вольтовою системою, звичайний автомобільний пристрій на 12 вольт не підійде. Обов’язково уточнюйте робочу напругу пристрою перед покупкою.

Корисні поради з експлуатації

• Встановлюйте пристрій так, щоб його показання були добре видимі, але не заважали огляду.

• Не допускайте постійної роботи вольтметра при вимкненому запаленні — це розряджає акумулятор.

• Перевіряйте контакти та надійність підключення щонайменше раз на сезон.

• При нестабільних показаннях перевірте масу — поганий контакт може спотворювати дані.

Що обрати: стрілочний чи цифровий

Вибір залежить від ваших вподобань:

• стрілочний підійде для поціновувачів класики та простоти;

• цифровий — для тих, хто цінує точність і сучасний вигляд;

• якщо потрібна повніша інформація — обирайте комплект, де є і амперметр, і вольтметр.

Вольтметр з 3 дротами: особливості підключення

Такі моделі надають додаткову функціональність, зокрема підсвітку та контроль різних ланцюгів. Не плутайте дроти: червоний — плюс, чорний — мінус, третій може бути на габарити або сигнальне реле.
